Na kľúčplne automatický robotický paletizačný systémpre závody na výrobu vlnitej lepenky a výrobné zariadenia v roku 2026 zvyčajne stoja 55 000 až 280 000 USD, v závislosti od kapacity užitočného zaťaženia, rýchlosti linky, prispôsobenia End{5}}of{6}}Arm Tooling (EOAT) a integrácie periférnej linky. Prevádzka viac{8}}zmenného výrobného zariadenia umožňuje väčšine manažérov závodov získať späť svoje celkové kapitálové investície v priebehu 10 až 18 mesiacov elimináciou práce pri manuálnom vykladaní, predchádzaním-odpadu materiálu z krabice a udržiavaním nepretržitého vysokorýchlostného{12}}konverzného výstupu.
1. Prehľad systémových nákladov a cenové úrovne
Určenie kapitálových výdavkov na baliacu bunku na konci{0}}robotickej{1}}linky si vyžaduje rozdelenie celkových výdavkov na samostatný robotický hardvér, zákazkovú výrobu nástrojov, periférne dopravníky na manipuláciu s materiálom, bezpečnostné kryty a integráciu systémových ovládacích prvkov. Štandardné 4-osové alebo 6-osové rameno priemyselného robota nemôže fungovať nezávisle na prevádzke; vyžaduje si integrované prostredie na prijímanie prichádzajúcich zväzkov škatúľ z vlnitej lepenky, umiestnenie drevených lyžín, vkladanie zásuvných listov a vykladanie hotových stohov paliet.
Rozpočtová matica podľa kapacity a zložitosti systému
| Konfigurácia systému | Odhadovaný cenový rozsah (USD) | Prevádzková rýchlosť Kapacita | Aplikácia cieľového zariadenia | Typické okno návratnosti |
|---|---|---|---|---|
| Základná samostatná paletizačná bunka | $55,000 – $85,000 | 10 – 16 zväzkov / min | Jediný pomalý-až{1}}stredný lepiaci stroj na flexibilné lepidlá (FFG) alebo polo{2}}automatický páskovač. Manuálne umiestnenie paliet na vyznačené podlahové pozície. | 14 – 18 mesiacov |
| Integrovaná bunka s vysokou-NI | $85,000 – $150,000 | 18 – 28 zväzkov / min | Vysoko{0}}rýchlostné FFG alebo rotačné{1}}kosiace matrice. Obsahuje napájané kvadratúru zväzkov, viac-mechanický uchopovač a diaľkové diagnostické pripojenie PLC. | 10 – 14 mesiacov |
| Vysokorýchlostný{0}}viacriadkový{1}}automatizovaný systém | $150,000 – $280,000+ | 30+ balíkov/min | Centralizovaný viac{0}}riadkový informačný kanál. Zahŕňa automatické dávkovače paliet, inline vkladače listov, motorizované reťazové dopravníky a dokovacie stanice AGV. | 18 – 24 mesiacov |
Základná líniacena paletizačného robotasa výrazne líši v závislosti od toho, či je stroj zakúpený ako holé mechanické rameno alebo ako plne integrovaná{0}}automatizácia{1}}rady. Vyhodnotenie jednotlivých nákladov na subsystém pomáha tímom inžinierov závodu distribuovať kapitál medzi mechanické, elektrické a riadiace disciplíny.
Rozdelenie kapitálových výdavkov podľa jednotlivých subsystémov
- Kĺbové mechanické rameno robota (25 % – 35 % z celkového rozpočtu):35 000 – 75 000 USD. Zahŕňa primárne 4-osové alebo 6-osové kĺbové rameno robota s menovitým zaťažením medzi 110 kg a 300 kg, vrátane štrukturálneho základného podstavca, vnútornej kabeláže a ovládačov servopohonov.
- Koniec-času-Nástroje na ruky / Vlastný uchopovač (15 % – 25 % z celkového rozpočtu):12 000 – 35 000 USD. Zahŕňa mechanické bočné-zostavy svoriek, pneumatické spodné{5}}podporné vidlice, vákuové sacie dosky alebo hybridné uchopovače navrhnuté špeciálne pre geometriu vlnitej lepenky a hmotnosti zväzkov.
- Vstupné dopravníky, kvadratické jednotky a manipulácia s paletami (20 % – 30 % z celkového rozpočtu):15 000 – 50 000 USD. Zahŕňa poháňané valčekové lôžka, mechanizmus na centrovanie zväzkov-, automatické dávkovače zásobníkov na drevené palety a -výkonné vlečné-reťazové dopravníky.
- Bezpečnostné kryty, blokovania a napájacie panely (10 % – 15 % z celkového rozpočtu):8 000 – 20 000 USD. Zahŕňa fyzické obvodové drôtené oplotenie, bezpečnostné svetelné závesy, blokované prístupové dvere a hlavný ovládací kryt IP54 / NEMA 12 vybavený priemyselnou skriňovou klimatizáciou.
- Programovanie PLC, systémová integrácia a testovanie (8 % – 12 % z celkového rozpočtu):5 000 – 15 000 USD. Zahŕňa vlastné programovanie receptúry HMI s dotykovou obrazovkou, komunikáciu fieldbus handshake s nadradenými konvertorovými linkami a testovanie pred-zásielkou v továrni na prevzatie-spustením.
2. Technické faktory ovplyvňujúce náklady na vybavenie
Hodnotenie moderného paletizačné robotické systémy vyžaduje kontrolu špecifických strojárskych a prevádzkových parametrov. Návrhy zariadení sa líšia v závislosti od kinematického výkonu, frekvencie cyklov a tuhosti konštrukcie.
📌 Poznámka k zdroju vybavenia:Pri hodnotení technických možností naprieč svetovými výrobcami si prezrite regionálne hodnotenia odvetvia, kde nájdete podrobné profily dodávateľov:
Užitočné zaťaženie ramena robota a pracovná obálka
The mechanical payload rating determines the maximum mass the arm can maneuver at maximum acceleration (>1,2 g) bez toho, aby došlo k tepelnému preťaženiu motora alebo chybám polohy.
- Nízka až stredná užitočná hmotnosť (110 kg – 180 kg):Nakonfigurované pre sekvencie výberu jedného-zväzku alebo dvoch{1}}zväzkov. Manipuluje so štandardnými krabicami z vlnitej lepenky opúšťajúcimi konvertorové linky rýchlosťou až 18 cyklov za minútu.
- Veľké užitočné zaťaženie (240 kg – 300 kg+):Nevyhnutné pre postupy s viacerými{0}}výbermi, pri ktorých chápadlo súčasne zdvíha celé vrstvy alebo viaceré ťažké zväzky vlnitej lepenky (ekvivalentná priepustnosť 30+ zväzkov za minútu).
- Obálka dosahu (2 400 mm – 3 100 mm):Rozšírený dosah ramena umožňuje jednému ramenu robota obsluhovať dve samostatné paletizačné polia (rozloženie s dvoma{0}}poliami), čím sa eliminuje požiadavka na sekundárnu robotickú jednotku.
Koniec-inžinierstva-Arm Tooling (EOAT).
Manipulácia so zväzkami vlnitého papiera predstavuje zložité požiadavky na manipuláciu s materiálom. Čerstvo zlepené škatule vychádzajúce z lepidiel na flexo skladačky si zachovávajú zvyškovú vlhkosť a voľné PP/PET pásky sa môžu pri rýchlom rotačnom pohybe skĺznuť.
- Pneumatické bočné-upínacie uchopovače:Na bočné upnutie zväzkov použite polstrované hliníkové alebo uhlíkové oceľové platne. Dobre-vhodné pre zväzky vlnitej lepenky s pevnými popruhmi.
- Spodné-podporné mechanické vidlice:Servo-poháňané alebo pneumatické prsty vidlice sa pred zdvíhaním zasunú pod zväzok. Odporúča sa pre nezviazané zväzky alebo ťažké-vystrihnuté plechy, aby sa eliminovalo prehýbanie spodného- listu.
- Vákuové sacie dosky:Použite vákuové dúchadlá s vysokým prietokom{0}} alebo ejektory stlačeného vzduchu v kombinácii s penovými tesniacimi podložkami. Efektívne pri manipulácii s pevnými-listami, hoci papierový prach vyžaduje bežnú údržbu vzduchového filtra.
- Hybridné kombinované uchopovače:Integrujte bočné{0}}upínacie dosky, pneumatické spodné podporné vidlice a horné-prídržné podložky. Poskytuje maximálnu stabilitu pre nevytvrdené, uvoľnené zväzky pohybujúce sa vysokou rýchlosťou-.
Zarovnanie prívodu a kvadratúra aktívneho zväzku
Robotické rameno môže vytvárať priame a stabilné palety, iba ak prichádzajúce balíky prichádzajú v presnej fyzickej orientácii. Vysokorýchlostné{1}}automatizačné bunky umiestňujú aktívny kvadratúru zväzku priamo pred výberovou pozíciou. Táto zostava využíva motorizované bočné pásy a koncové-zarážky na hranaté voľné zväzky pred upnutím, čím sa zaisťujú rovné rohy paliet, ktoré sú v súlade s prísnymi požiadavkami na skladové regály a exportné prepravné príkazy.
3. Štandardy priemyselných komponentov a integračné protokoly
Anpriemyselný paletizačný robotbunka musí byť postavená s použitím-neproprietárnych priemyselných komponentov, aby interní technici údržby mohli vykonávať úlohy výmeny pomocou miestne dostupných komerčných zásob.
Štandardizovaná matica značiek komponentov
| Modul subsystému | Značka štandardných komponentov | Technická prevádzková funkcia |
|---|---|---|
| Riadiaca architektúra PLC | Siemens S7-1500 / Allen-Bradley ControlLogix | Centrálne riadenie buniek, ukladanie receptov, logika sekvencovania pohybu a handshake linky. |
| Pneumatické ovládanie | SMC / Festo | Upínacie valce chápadla, ovládanie spodnej vidlice a poloha pohonu štvorhranu zväzku. |
| Prevodové motory dopravníkov | SEW-Eurodrive / Nord | Motorizované pohony pre podávacie valčekové lôžka a ťažké -plné{1}}paletové reťazové dopravníky. |
| Nízkonapäťová elektrika- | Schneider Electric / ABB | Tepelné ističe, stýkače, nadprúdové relé a hlavné bezpečnostné vypínače. |
| Senzory a bezpečnostné závesy | Chorý / Banner Engineering / Omron | Detekcia zväzkov, optické snímače polohy paliet a monitorovanie bezpečnostnej oblasti. |
Riadiace protokoly a linková komunikácia
Bezproblémová komunikácia medzi paletizačnou bunkou a predradeným konverzným zariadením zabraňuje zastaveniu linky a zálohovaniu materiálu. Moderné bunkové riadiace jednotky využívajú siete fieldbus, ako je PROFINET alebo EtherNet/IP. Keď nadradená konvertovacia linka zmení receptúry objednávky, PLC hlavnej linky automaticky aktualizuje rozmery zväzku, vzory stohovania vrstiev a maximálne výšky stohu do HMI robotickej bunky. Operátor nemusí manuálne upravovať súradnice pohybu, čím sa skracuje trvanie zmeny úlohy z 20 minút na menej ako 30 sekúnd.
4. Skryté Capex/Opex a reality integrácie stránok
Hodnotenie návrhov zariadení výlučne na základe cien strojov FOB často vedie k neočakávanému prekročeniu rozpočtu počas uvádzania do prevádzky. Manažéri závodu musia mať rozpočet na logistiku, stavebné úpravy, prípojky inžinierskych sietí a pokrytie nepretržitými službami.
Plánovač rozpočtu pre skryté nákladové položky a integráciu stránok
| Kategória výdavkov | Rozsah odhadovaných nákladov (USD) | Popis a stratégia znižovania nákladov |
|---|---|---|
| Poistenie nákladu, balenia a námornej dopravy | $4,000 – $12,000 | Kontajnerizácia oceánu (40 stôp High Cube alebo Open Top), vákuové-obalenie do antikoróznej fólie- a poistenie prepravy. |
| Colné poplatky a dovozné odbavenie | 5 % – 12 % z hodnoty CIF | Líši sa podľa jurisdikcie dovozu (napr. predpisy SAT v Mexiku, tarifné rámce ASEAN). Zabezpečte si presnú klasifikáciu kódu HS včas. |
| Stavebné práce a zariadenia | $3,000 – $8,000 | Vyrovnanie železobetónovej podlahy (minimálna hĺbka 150 mm s výstužou), hlavné kvapky 480 V / 380 V a kvapky suchého stlačeného vzduchu (6 bar). |
| Inštalácia a uvedenie do prevádzky na mieste{0} | $6,000 – $15,000 | Denné sadzby servisného technika, cestovné náklady, mechanické kotvenie a integrácia linky.(Znížené objednaním vopred{0}}káblových modulárnych buniek). |
| Ročná dohoda o úrovni služieb (SLA) | 2 000 – 5 000 USD ročne | Zahŕňa 24/7 vzdialený prístup k sieti PLC, záruky núdzového servisu v teréne, plánované mazanie kĺbov a prístup k miestnemu inventáru náhradných dielov. |
Kondicionovanie napájacieho zdroja a ochrana proti prachu
Výrobné závody pôsobiace v regionálnych priemyselných zónach často zaznamenávajú poklesy sieťového napätia a elektrické prechody. Servoregulátory na ramenách priemyselných robotov sú citlivé na nestabilitu napätia.
Neupravený elektrický zdroj môže spôsobiť poruchu servopohonu, čo má za následok stratu referencie polohy kódovača a zastavenie strednej-čiary cyklu. Inštalácia izolačného transformátora a regulátora sieťového napätia vo vnútri hlavného krytu chráni riadiacu elektroniku.
Okrem toho vysoké okolité teploty spojené s jemným papierovým prachom spôsobujú prehrievanie vnútornej elektrickej skrinky. Vybavenie hlavného ovládacieho panela klimatizáciou IP54 / NEMA 12 chráni interné servozosilňovače a hardvér procesora PLC.

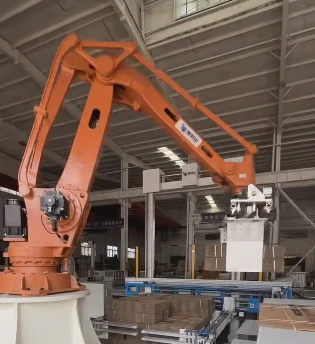

5. Stratégia získavania zdrojov: Global Tier-1 vs. špecializovaní čínski systémoví integrátori
Pri obstarávaní strojov musia korporátni nákupcovia zhodnotiť vyššie cenové body západných integrátorov v porovnaní s kapitálovou efektivitou, ktorú ponúkajú špecializovaní svetoví výrobcovia OEM strojov. Výber a paletizačný robot Čína OEM riešenie umožňuje továrňam na výrobu boxov implementovať modernú automatizovanú manipuláciu a zároveň zachovať kapitál na investície do zvlňovacích a tlačiarenských liniek.
Porovnávacia matica dodávateľov
| Hodnotiace kritériá | Globálni integrátori úrovne 1 (USA / EÚ) | Špecializovaní čínski systémoví integrátori |
|---|---|---|
| Počiatočné náklady bunky na kľúč | Vysoká (160 000 – 300 USD,000+) | Konkurenčné (60 000 – 120 000 USD) |
| Značka Core Robot Arm | Natívne/proprietárne rameno značky Tier-1 | Rameno FANUC / ABB / KUKA ALEBO-ťažké domáce priemyselné rameno |
| Flexibilita prispôsobenia rozloženia | Pevné modulárne štandardy; zákazkové inžinierstvo je spojené s vysokými príplatkami | Vysoká flexibilita; vlastný L-tvar alebo tesné-rámy pôdorysných buniek vytvorené podľa výkresov CAD |
| Štandardná kvalita komponentov | Globálny štandard (Siemens, Allen-Bradley) | Použité globálne štandardné komponenty (Siemens, SMC, Schneider, SEW) |
| Technická podpora a vzdialený prístup | Regionálne pobočky; vyššie sadzby terénnych služieb | 24/7 vzdialená diagnostika PLC routera + dispečing regionálnej servisnej siete |
| Priemerná doba návratnosti | 22 – 36 mesiacov | 10 – 14 mesiacov |
Výber renomovaného čínskeho výrobcu strojov vyžaduje overenie, či dodávateľ integruje -nevlastné medzinárodné značky komponentov pre vysoko{1}}opotrebiteľné podzostavy.
Využitie štandardných pneumatických ventilov SMC, PLC Siemens a rozvádzača Schneider zaisťuje, že v prípade potreby výmeny solenoidového ventilu alebo fotoelektrického snímača po rokoch nepretržitej prevádzky môžu pracovníci údržby na mieste získať štandardné náhradné diely bez čakania na medzinárodné zásielky.
6. Komplexný finančný rámec návratnosti investícií a návratnosti
Na zdôvodnenie kapitálových výdavkov na vybavenie členom predstavenstva a finančným kontrolórom musia inžinieri závodu kvantifikovať prevádzkové úspory pomocou realistických ukazovateľov výkonnosti závodu.
Vzorec na výpočet doby návratnosti
Finančná prípadová štúdia 3-zmennej vlnitej linky
Uvažujme o zariadení na výrobu vlnitej lepenky, na ktorom je prevádzkované-vysokorýchlostné lepidlo na flexibilné skladačky, ktoré produkuje 220 hárkov za minútu počas 3 prevádzkových zmien (24-hodinová nepretržitá výroba):
- Ručná vykladacia práca:Vyžaduje 1 manuálneho operátora za zmenu na výstupe z linky na spracovanie (celkom 3 pracovníci počas 24 hodín).
- Plne zaťažené náklady na prácu:18 000 USD na pracovníka za rok (zahŕňa mzdy, dane, zdravotné poistenie a administratívnu réžiu).
- Celkové priame ročné náklady práce: $18,000 × 3 = 54 000 USD ročne
- Celková investícia vloženého kapitálu:Úplne vysoká{0}}NI priemyselný paletizačný robotnáklady na bunky75 000 USDúplne pristál, nainštaloval a uviedol do prevádzky.
- Sekundárne finančné úspory:
- Odstránenie šrotu na okraji krabice:Manuálne vykladanie spôsobuje poškodenie okrajov na horných a spodných listoch odviazaných balíkov. Odstránenie pádov dosky šetrí6 000 USD ročnev odpadovej lepenke.
- Obnovená priepustnosť linky na konverziu:Únava počas neskorých zmien núti manuálnych operátorov prevádzkovať konverznú linku pri 80 % maximálnej menovitej rýchlosti. Automatizovaná paletizácia nepretržite udržiava 100% menovité otáčky stroja, pričom vytvára odhad10 000 USD ročnev dodatočnej čistej marži.
Viac{0}}zmenové porovnanie prevádzkovej návratnosti
| Finančný parameter | 1-zmenná prevádzka (8 hod./deň) | 2-zmenná prevádzka (16 hod./deň) | 3-zmenná prevádzka (24 hodín denne) |
|---|---|---|---|
| Nahradená vykladacia práca | 1 pracovník | 2 Pracovníci | 3 Pracovníci |
| Ročné priame úspory práce | $18,000 | $36,000 | $54,000 |
| Ročná úspora materiálového šrotu | $2,000 | $4,000 | $6,000 |
| Marža obnovenej kapacity | $3,000 | $6,000 | $10,000 |
| Celkové kombinované ročné úspory | 23 000 dolárov ročne | 46 000 dolárov ročne | 70 000 dolárov ročne |
| Celkové náklady na inštaláciu systému | $75,000 | $75,000 | $75,000 |
| Vypočítaná doba návratnosti | 39,1 mesiaca | 19,5 mesiaca | 12,8 mesiaca |
- Celkový ročný finančný prínos:54 000 USD (práca) + 6 000 USD (šrot) + 10 000 USD (kapacita) =70 000 USD ročne
- Výpočet návratnosti:(Investícia 75 000 USD ÷ 70 000 USD ročné úspory) × 12 =12,8 mesiaca
Pri 3-zmennej prevádzke závodu získa automatizovaná baliaca bunka späť celú svoju investíciu na kľúčdo 13 mesiacov. Počas zostávajúcej 8- až 10-ročnej prevádzkovej životnosti stroja priebežné úspory práce a materiálu priamo znižujú prevádzkové náklady na jednotku.
7. Kontrolný zoznam technického obstarávania a údajový list RFP
Pred odoslaním žiadosti o návrh (RFP) výrobcom strojov zostavte nasledujúce parametre závodu, aby ste zabezpečili presné technické posudky a záväzné cenové ponuky zariadení:
Technický údajový list RFP
- Špecifikácie výstupu zariadenia na konverziu:Výška stredovej čiary výstupného dopravníka, maximálna rýchlosť výroby hárkov (listy/min) a konfigurácia páskovacieho stroja.
- Rozsah rozmerov zväzku vlnitej lepenky:
- Minimálna veľkosť balíka: dĺžka × šírka × výška (mm) a hmotnosť (kg).
- Maximálna veľkosť balíka: dĺžka × šírka × výška (mm) a hmotnosť (kg).
- Vlastnosti dosky: Profily flauty (dvojitá-stena E, B, C, BC) a limity kompresie.
- Špecifikácie hotového stohovania paliet:
- Rozmery drevenej lyžiny: Štandardné ISO palety, US lyžiny (48 x 40 palcov) alebo vlastné lyžiny.
- Maximálna výška hotového nákladu: Vrátane drevenej klznej základne (napr. 1 800 mm, 2 100 mm).
- Konfigurácie vzoru stohovania: Požiadavky na stohovanie stĺpcov, vzájomné blokovanie veterníka alebo medzisklz-.
- Dostupná podlahová plocha a voľný priestor nad hlavou:Dostupná dĺžka bunky, šírka a svetlá výška mostového žeriavu (mm). Pripojte pôdorysy DWG/CAD zobrazujúce stĺpy budovy, hlavné prístupové uličky a dopravné cesty pre vysokozdvižné vozíky.
- Infraštruktúra webu:Dostupné sieťové napätie (480 V 3-fázový 60 Hz alebo 380 V 3-fázový 50 Hz), prívodný tlak vzduchového kompresora v potrubí (bar) a lokalizovaný rozsah vnútornej teploty okolia (stupeň ).
8. Implementácia Ďalšie kroky
Modernizácia koncových-{1}}balení pomocou špeciálneho baleniaplne automatický robotický paletizačný systémodstraňuje obmedzenia manuálnej práce, stabilizuje produkciu a zabezpečuje konzistentnú kvalitu hotového nákladu paliet.
Ak chcete vyhodnotiť vlastné konfigurácie strojov pre váš závod:
- Zostavte podrobné rozmerové rozsahy balíkov škatúľ a cieľové rýchlosti linky.
- Vyžiadajte si podrobné ponuky, ktoré zahŕňajú zoznamy komerčných opotrebiteľných dielov a zmluvy o úrovni servisu vzdialeného PLC.
- Vyžadujte od dodávateľov zariadení, aby poskytli prispôsobenú 3D simuláciu rozloženia buniek zodpovedajúcu výkresu CAD vášho závodu, aby ste si overili časy cyklov a manévrovateľnosť vysokozdvižného vozíka pred vydaním nákupných objednávok.
